利达HY5714B总线消防电话插孔接线安装技术

介绍：

利达HY5714B 消防电话插孔是符合 GB16806-2006 的总线式消防电话插孔，具有地址编码功能。工程采用壁挂式安装。用户将手提消防电话分机插入该

插孔，即可呼叫总机。

功能：

★ 电话插孔在正常监视状态下有光指示。正常监视时闪亮，插上手柄后瞬间常亮，然后熄灭。

★ 一个总线插孔可并接多个（最多 20 只）HY2714D 多线电话插孔，共占一个总线地址，整个系统中 HY2714D 不能超过 200 个。

★ 二进制编码方式，地址编码为 1～99 号。

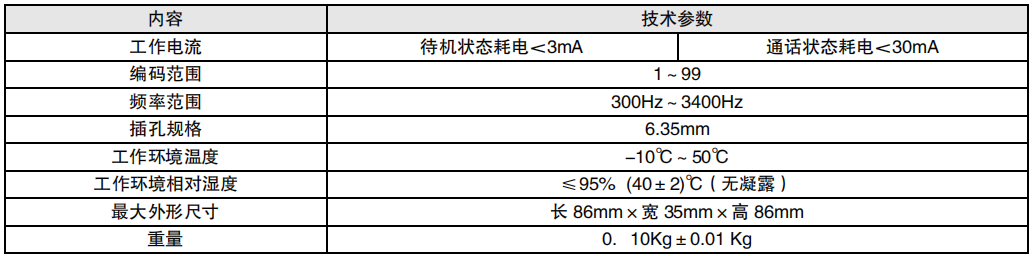

主要技术指标：

外形结构示意图：

安装步骤：

★ 总线插孔采用壁挂式安装，一般安装在手动报警按钮、消火栓按钮等处。

★ 将电话插孔底板固定在墙面上。

★ 先设置好该总线插孔的地址编码。地址编码为 1～99 号。

★ 将电话信号线接入‚H+、H-‛接线端子上，然后再将电话插孔盒安装在底板上即可。

拨码方法：与 HY5716B 相同。
